Принцип работы парогенератора


Принцип работы гладильной доски
Основные детали

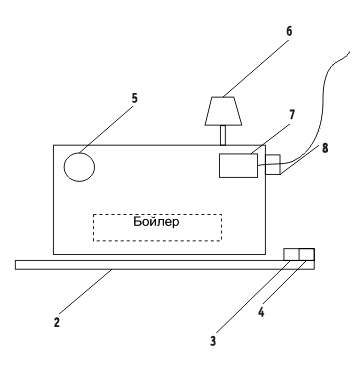

Парогенератор - составная часть утюжильной системы, которая предназначена для преобразования воды в технологический пар. На современном рынке представлено множество парогенераторов, отличающихся друг от друга мощностью ТЭНов, объемом резервуара для воды и как следствие производительностью и назначением. Основными деталями парогенератора, без которых немыслима его работа, являются:

1. Бойлер
2. ТЭН
3. Термостат
4. Термопредохранитель
5. Переключатель давления
6. Крышка предохранительного клапана
7. Пароклапан

Некоторые парогенераторы оснащены:

8. Регулятором пара
9. Манометром

Для правильной работы парогенератора необходимо открутить крышку предохранительного клапана(6) и залить воды в бойлер(1) - полый цилиндр для выработки пара. Затем парогенератор подключается к сети (220В). С помощью включателей на панели управления включается ТЭН(2). Вода в бойлере начинает нагреваться, превращаясь в пар, таким образом в бойлере создается необходимое для работы давление (около 0,35 МПа) и приблизительно через 8 минут парогенератор приходит в полную готовность. За контроль давления в парогенераторе отвечает переключатель давления(5), который отключает ТЭН в случае превышения давления, а при его понижении - включает обратно. Если же переключатель давления не сработал, то пар автоматически выбрасывается через крышку предохранительного клапана в атмосферу. Для защиты ТЭНа и бойлера от перегревания на парогенераторе установлены термостат(3) и термопредохранитель(4). Когда температура превышает нормативную, термостат отключает ТЭН замыканием и размыканием контактов цепи, а при понижении температуры включает его. В случае поломки термостата срабатывает термопредохранитель, который размыкает цепь и отключает подачу напряжения на парогенератор, после такого отключения термопредохранитель следует заменить. После того, как сигнальные лампочки на панели управления парогенератора указывают, что пар готов, можно приступать к работе. При нажатии микровыключателя(14) на ручке электропарового утюга, включается пароклапан(7), который подает пар на утюг. Пока микровыключатель нажат, через жаро и влагоустойчивый паропровод подается на подошву утюга и выходит(10) под давлением через отверстия на подошве. В проводе может скопиться конденсат, что решается с помощью лабиринтной паровой камеры, в которой технологический пар очищается от водяных капель и осушается. Постепенно при длительной работе, по мере исчерпания воды в парогенераторе, давление пара в бойлере начинает снижаться, это можно контролировать с помощью манометра(9). В таком случае, необходима дозаливка воды в бойлер. Для повторной заливки необходимо отключить парогенератор от сети, выпустить остатки пара из бойлера через крышку предохранительного клапана (медленно и плавно ее откручивая) и новую порцию воды. Затем необходимо снова завернуть крышку, подождать нагрева воды и продолжать работу. Устройство самого электропарового утюга схожа с устройством парогенератора. Он состоит из:

10. Подошвы утюга
11. ТЭНа
12. Термостата
13. Термопредохранителя
14. Микровыключателя
15. Терморегулятора

Терморегулятор(15) может менять температуру гладильной подошвы. Необходимая температура устанавливается поворотом терморегулятора до совмещения указателя температуры на ручке утюга с символом, нанесенным на лимб терморегулятора. ТЭН утюга(11) включается и выключается автоматически, т.е замыкание и размыкание контактов термостата(12) при достижении подошвой заданной терморегулятором температуры. Современные промышленные утюги должны соответствовать требования безопасности, поэтому многие производители оснащают их пробковой ручкой для избежания скольжения при работе и защитной пластиной для рук, предохраняющую от ожогов. Существуют электрические утюги, которые отличаются то электропаровых тем, что увлажнение полуфабриката осуществляется не с помощью микровыключателя и отверстий на подошве утюга, а вручную распылением воды на поверхности обрабатываемой ткани или предварительным увлажнением.
